НОЖНИЦЫ КРИВОШИПНЫЕ ЛИСТОВЫЕ С НАКЛОННЫМ НОЖОМ Н-478
(ЭЛЕКТРОМЕХАНИЧЕСКИЕ ГИЛЬОТИННЫЕ НОЖНИЦЫ)

Ножницы предназначены для прямой, продольной и поперечной резки (раскроя) листового металла толщиной не более 16 (или 20) мм и шириной 2200 мм, с пределом прочности σB ≤  500 МПа (50 кГс/мм.кв.). Эксплуатируются в закрытых помещениях или на открытом воздухе при температуре окружающей среды -20°С...+40°С, категория 2 по ГОСТ 15150.

Модификация 16×2200

Модификация 20×2200

Особенности конструкции:

  • Привод электромеханический с жесткой муфтой включения с двумя поворотными шпонками, что исключает потребление сжатого воздуха.
  • Резка осуществляется по упору или разметке.
  • Местное освещение зоны реза.

Дополнительные опции:

  • рольганги (приводные, неприводные) для подачи листа,
  • возможность установки ножей для резки круглого, квадратного и углового металлопроката,
  • *задний регулируемый упор до 1000 мм,
  • пожелания заказчика.

Техническая характеристика ножниц

Параметры
Н-478 16×2200
Н-478 20×2200
Наибольшие размеры разрезаемого листа
с пределом прочности σB ≤ 500 МПа:
  • толщина, мм
  • ширина, мм
  • 16
    2200
    20
    2200
    Наибольшая ширина полосы, отрезаемая по заднему упору, мм
    650*
    650*
    Частота хода ножа, ход/мин
    20
    25
    Габаритные размеры:
  • длина, мм
  • 3270
    3300
  • ширина, мм
  • 2340
    2400
  • высота, мм
  • 2380
    2380
    Масса, кг:
    9800
    11900

    НОЖНИЦЫ КРИВОШИПНЫЕ ЛИСТОВЫЕ
    С НАКЛОННЫМ НОЖОМ НКЧ 6020
    (ЭЛЕКТРОМЕХАНИЧЕСКИЕ ГИЛЬОТИННЫЕ НОЖНИЦЫ)

    Ножницы предназначены для прямой, продольной и поперечной резки (раскроя) листового металлопроката толщиной не более 6 мм и шириной 2500 мм, с пределом прочности σB ≤  500 МПа (50 кГс/мм.кв.). Могут эксплуатироваться в районах с умеренным климатом в отапливаемых и неотапливаемых производственных помещениях.

    Особенности конструкции:

    • Привод электромеханический с жесткой муфтой включения с двумя поворотными шпонками, что исключает потребление сжатого воздуха.
    • Зубчатые передачи и муфта включения работают в масляной ванне
    • Резка осуществляется по заднему регулируемому упору или разметке.
    • Местное освещение зоны реза.

    Дополнительные опции:

    • Передний регулируемый упор.
    • Возможность установки ножей для резки круглого, квадратного и углового металлопроката.
    • Стол-рольганг для подачи листового металла.
    • Пожелания потребителя.

    Техническая характеристика ножниц

    Параметры
    НКЧ 6020 6×2000
    НКЧ 6020 6×2500
    Наибольшие размеры разрезаемого листа
    с пределом прочности σB ≤ 500 МПа:
  • толщина, мм
  • ширина, мм
  • 6
    2000
    6
    2500
    Наибольшая ширина полосы, отрезаемая по заднему упору, мм
    550
    550
    Частота хода ножа, ход/мин
    50
    50
    Мощность электродвигателя, кВт
    8.5
    8.5
    Габаритные размеры:
  • длина, мм
  • 2950
    3400
  • ширина, мм
  • 1400
    1400
  • высота, мм
  • 1450
    1450
    Масса, кг:
    3450
    3650

    НОЖНИЦЫ КРИВОШИПНЫЕ ЛИСТОВЫЕ
    С НАКЛОННЫМ НОЖОМ НКЧ 3214
    (ЭЛЕКТРОМЕХАНИЧЕСКИЕ ГИЛЬОТИННЫЕ НОЖНИЦЫ)

    Ножницы предназначены для прямолинейной поперечной резки листового материала толщиной не более 2,5 мм и шириной 2500 мм с пределом прочности σB ≤  500 МПа (50 кГс/мм.кв.). Могут эксплуатироваться в районах с умеренным климатом, в отапливаемых и неотапливаемых помещениях (-20...+40 град.С).

    Особенности конструкции:

    • Электродвигатель включается только во время резки, что позволяет экономить электроэнергию!
    • Низкий уровень шума!
    • Привод электромеханический с прямым включением от мотор-редуктора.
    • Резка осуществляется по регулируемому заднему упору или разметке.
    • Светодиодное освещение зоны реза.

    Дополнительные опции:

    • *Задний упор до 1000 мм.
    • Пожелания потребителя.

    Техническая характеристика ножниц

    Параметры
    НКЧ 3214
    Наибольшие размеры разрезаемого листа
    с пределом прочности σB ≤ 500 МПа:
  • толщина, мм
  • ширина, мм
  • 2,5
    2500
    Наибольшая ширина полосы, отрезаемая по заднему упору, мм
    550*
    Частота хода ножа, ход/мин
    33
    Мощность электродвигателя, кВт
    3
    Габаритные размеры:
  • длина, мм
  • 3120
  • ширина, мм
  • 2000

  • высота, мм
  • 1330
    Масса, кг:
    1800

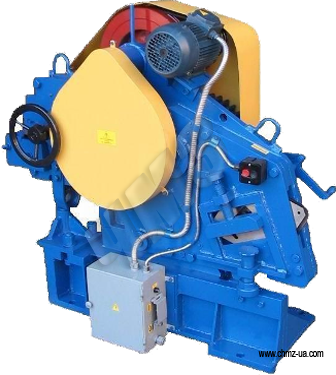

    ПРЕСС-НОЖНИЦЫ КОМБИНИРОВАННЫЕ НСЧ 1426

    Предназначены для резки сортового и фасонного проката (швеллера, уголка, круга, квадрата) и листа с временным сопротивлением σB ≤ 460 МПа:, а также для пробивки круглых, фасонных отверстий и фигурной высечки.

    Техническая характеристика ножниц

    Параметры
    НСЧ 1426
    Виды и размеры разрезаемого сортового фасонного и листового проката:
  • швеллер
  • № 8 и 12
  • сталь круглая
  • Ø 30 мм
  • сталь квадратная
  • 30x30 мм
  • сталь угловая
  • 90x90x10 мм
  • сталь листовая
  • 10 мм
  • сталь полосовая
  • 10x40 мм
  • длина реза листа за 1 ход кулисы
  • до 100 мм
  • арматура:
  • АI (А 240) σB ≤ 480 МПа
    Ø 30 мм
    AII (А 300) σB ≤ 520 МПа
    Ø 20 мм
    AIII (А 400)σB ≤ 770 МПа
    Ø 18 мм
    Число ходов ползуна в минуту
    35
    Мощность электродвигателя, кВт
    2,2
    Габаритные размеры:
  • длина, мм
  • 1500
  • ширина, мм
  • 600

  • высота, мм
  • 1250
    Масса, кг
    1014

    МАШИНА ЛИСТОПРАВИЛЬНАЯ МЛЧ 1725

    Предназначена для правки листового металлопроката с пределом текучести σT ≤ 340 МПа.
    Машина может комплектоваться дополнительно как приводными так и не приводными рольгангами.



    Техническая характеристика машины

    Параметры
    Показатели
    Предел текучести рихтуемого листа σT , МПа:
    ≤ 340
    Скорость правки, м/мин
    10,1
    Максимальная толщина рихтуемого листа, мм
    22
    Максимальная ширина рихтуемого листа, мм
    1700
    Максимальное сечение рихтуемой полосы, мм
    25х1000, 30х600, 40х450
    Количество валков
    9
    Мощность главного электропривода, кВт

    22

    Мощность механизма подъема валков, кВт
    1,1×3=3,3
    Габаритные размеры:
  • длина, мм
  • 3200

  • ширина, мм
  • 3100

  • высота, мм
  • 1750
    Масса, кг:
    16725

    Приобретаемый металлопрокат, как правило, имеет значительные отклонения по плоскостности (вогнутость, выпуклость и т.д.), при газовой резке и рубке листового металла появляются дополнительные отклонения (пропеллерность, волнистость). Деформированные листы и заготовки значительно увеличивают трудоемкость при их правке традиционными методами, снижают качество продукции, требуют квалифицированных исполнителей. Для устранения вышеперечисленных отклонений в листовом металлопрокате и заготовках из него целесообразно применение листоправильной машины МЛЧ 1725, значительно повышающей производительность труда и качество выпускаемой продукции. Поставляемая заводом машина МЛЧ 1725 проста в обслуживании, имеет высокую надежность в работе и не требует высококвалифицированного обслуживающего персонала. В настоящее время листоправильные машины работают на предприятиях России, Украины, Беларуси, обеспечивая высокие показатели даже после 20 лет работы. Учитывая, что рихтуемые листы имеют большую длину, желательно использовать при рихтовке рольганги.

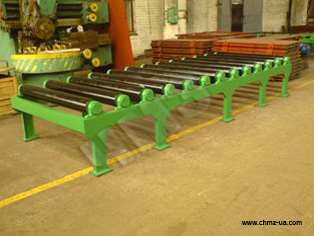

    РОЛЬГАНГИ ПРИВОДНЫЕ И НЕПРИВОДНЫЕ:

    Завод и производит приводные и не приводные рольганги для подачи листового и сортового металлопроката, а также заготовок из него, к гильотинным ножницам (Н-478, НКЧ 6020 и др.), комбинированным пресс-ножницам (НСЧ 1426 и др.) и машине листоправильной (МЛЧ 1725 и др.) под заказ.

    * При наличии заинтересованности сторон завод может проектировать и изготавливать различные рольганги под заказ или по технической документации заказчика.

    ИЗГОТОВЛЕНИЕ ЛЮБЫХ ТИПОВ НОЖЕЙ ДЛЯ ГИЛЬОТИННЫХ НОЖНИЦ И ПРЕСС-НОЖНИЦ:

    * Материал ножей: У8, У8А, 5ХВ2С, 6ХВ2С; контроль микротрещин.
